单通道直冷直热机HYD4-SAN

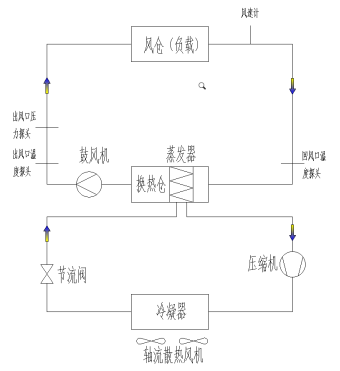

1.1 海银品牌单通道风冷机设备原理简图

本设备主要由温控系统、钣金机壳和电控系统三部分组成，其主要的温控单系统原理简图如下：

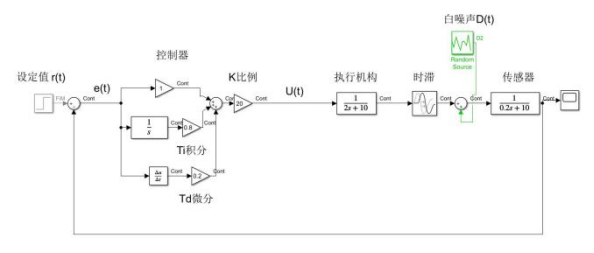

温控系统采用PID算法+SSR控制模式，PID算法控制原理简图如下：

1.2 通信

通讯方式：设备提供标配以太网和Rs485通讯，并可选配CAN通讯接口，提供通讯协议，可通过上位机远程设定流量、温度等参数，可通过上位机实时记录并导出温度、流量、压力等数据；

支持国内外主流充放电机设备联动功能，如星云、AVL等，并现场支持充放电机厂商进行联动功能测试；

1.3 实验测试功能

1） 可对负载系统进行加热、降温测试；

2） 可实现恒定风流量+温度输出；

3） 可实现与充放电机联动功能测试，并现场支持测试通讯响应时间、流量响应时间、温度响应时间等实测数据；

1.4 上位机及应用软件

1) 系统采用S7-200西门子 PLC 控制系统，触屏式7寸彩色液晶显示，可实时监控系统运行状态，显示设定值及实时运行参数。

2) 系统可选择固定温度设定，也支持变动温度设定。

3) 系统内置趋势曲线显示功能，可显示预设温度、流量、压力参数值和实时参数。

4) 系统内置故障报警功能，可以帮助工程师查询及时获知故障信息，及时维护处理。

5) 故障记录功能则对方便工程师查询历史故障，有效处理相关问题。

6) 系统默认支持以太网通讯和Rs485、可选定制CAN 2.0通讯，可实现与上位机联动，或与充放电测试机、BMS 等通讯，支持Modbus Tcp协议，同时系统可支持 USB 数据存储。

1.5 海银品牌单通道风冷机安全保护

1）电源逆缺相报警；

2）循环超温报警；

3）出风流量过高、过低报警；

4）出风压力过高、过低报警；

5）鼓风机过载、过流报警；

6）制冷系统高、低压监测、报警；

7）压缩机过流报警；

8）有回风口、压力监控及故障等报警功能。

9）设备设置二级独立超温保护功能；

10）设备出现故障后，除需要报警外，还需要自动记录故障代码，故障位置和故障信息；

1.6 海银品牌单通道风冷机其他参数

1）主要配置

压缩机：一台松下/日立/谷轮压缩机，使用R134a冷媒；

循环风机：1台鼓风机；

其他：防老化塑胶软管，风道为密闭系统，具备负载放置风仓，满足一定数量的不同尺寸模组放置，风仓可放置在步入式环境试验仓内，设置进、出口接头，方便连接风管；

西门子PLC+7寸触摸屏

压力传感器精度±0.5%

风速传感器精度±0.5%

温度传感器：PT100 A级

2）主要部件质保要求：

压缩机：提供一 年质保期；

鼓风机：提供一年质保期；

1.7 海银品牌单通道风冷机主要配件

1.8 系统工程
