冷热冲击试验箱
三厢式冷热冲击试验箱
1. 三箱独立控温，效率翻倍高温区、低温区、测试区完全独立设计，高低温箱可同时预温预冷并持续保持稳定温度，无需等待温度回升或下降，相比两箱式设备，单次循环时间缩短40%；测试区仅负责温度承接，避免冷热干扰，温度均匀度提升至±2℃以内。2. 静态冲击技术，保护精密样品采用“样品固定+气流切换”模式，避免传统提篮式
- 机器型号：
- 49L
- 标称内容积：
- W400×D400×H500mm
| 产品介绍
三厢式冷热冲击试验箱
49L
- 突出特点：
三箱独立控温，效率翻倍； 静态冲击技术，保护精密样品；智能控制，操作便捷高效；节能与耐用性优化；高度定制，适配多元需求
1. 三箱独立控温，效率翻倍
高温区、低温区、测试区完全独立设计，高低温箱可同时预温预冷并持续保持稳定温度，无需等待温度回升或下降，相比两箱式设备，单次循环时间缩短40%；测试区仅负责温度承接，避免冷热干扰，温度均匀度提升至±2℃以内。
2. 静态冲击技术，保护精密样品
采用“样品固定+气流切换”模式，避免传统提篮式设备因机械转移导致的样品振动损伤，特别适用于半导体芯片、精密传感器等易受冲击的元器件；部分型号可选配静音伺服提篮，满足大尺寸样品测试需求，运行噪音≤75dB(A)，符合实验室环境标准。
3. 智能控制，操作便捷高效
7英寸触控PLC控制系统支持多段程序编辑（如高温150℃/30min→低温-40℃/30min循环50次），内置常用试验标准模板，一键调用；配备数据曲线实时显示功能，USB接口可直接导出Excel格式数据，支持远程集中监控，实现多设备协同管理。
4. 节能与耐用性优化
采用电子膨胀阀自适应制冷系统，可根据负载变化自动调节制冷量，相比传统热力膨胀阀节能30%以上；内箱SUS304不锈钢与外箱喷塑钢板双重防护，保温层采用耐火级材料，设备使用寿命可达8年以上，故障率低于5%。
5. 高度定制，适配多元需求
支持内箱容积（49L-500L）、温度范围（如低温扩展至-80℃）、测试负载等核心参数定制；可选配湿度控制系统、有害气体防护装置、在线监测传感器等扩展模块，满足汽车、航空航天等特殊行业的严苛测试要求。
六、适用行业与典型应用
电子电器：检测手机芯片、电容器、电路板在高低温冲击下的导电性与稳定性
汽车工业：验证车灯、电池包、传感器在冬季启动与夏季高温切换中的可靠性
光电领域：测试LED光源、光伏组件在温度骤变下的发光效率与功率输出
航空航天：模拟航天器零部件在高空与地面之间的温度冲击环境，确保结构强度
科研机构：材料热胀冷缩性能研究、新产品可靠性验证等试验

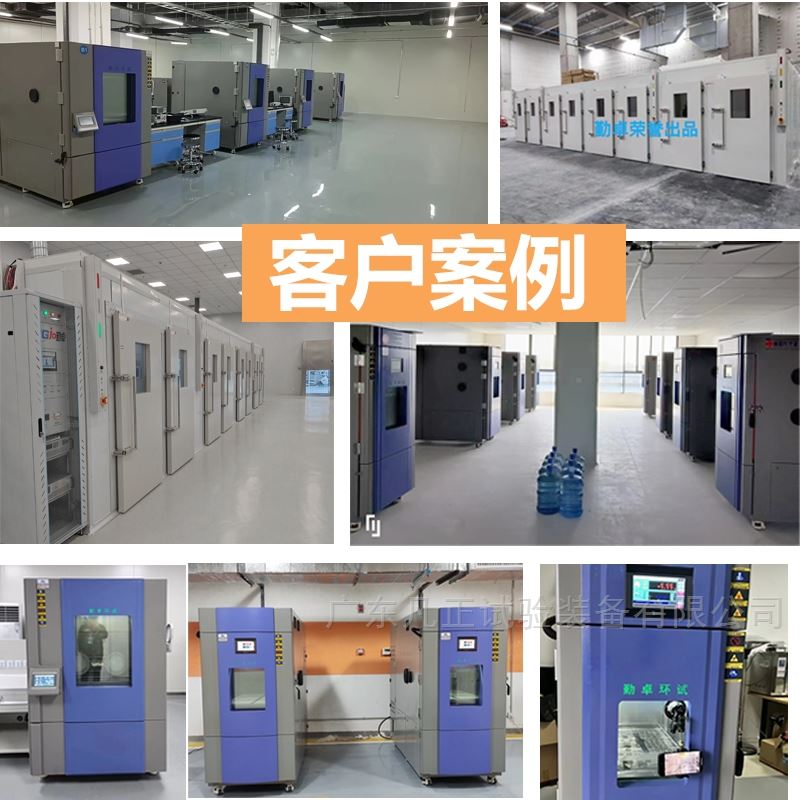

合作案例
技术参数
以下为行业主流规格参数（支持定制化调整，具体以实际型号为准）：
参数类别 | 具体指标 | 补充说明 |
|---|---|---|
尺寸规格 | 内箱容积 | 常规49L，可定制80L-500L等规格 |
内箱尺寸（示例） | W400×D400×H500mm（测试区） | |
外箱尺寸（示例） | W1420×D1800×H1805mm | |
温度性能 | 高温区预热范围 | 常温至+200℃ |
低温区预冷范围 | 常温至-55℃（可扩展至-80℃） | |
测试区冲击范围 | 高温+60℃~+180℃，低温-40℃~0℃ | |
升温速率 | 常温→+200℃ ≤25min（高温箱独立运行） | |
降温速率 | 常温→-55℃ ≤60min（低温箱独立运行） | |
温度均匀度/波动度 | 均匀度≤±2.0℃，波动度≤±0.5℃ | |
运行性能 | 风门转换时间 | 3秒以内完成，确保温度冲击及时性 |
冲击恢复时间 | ≤5min，快速回归设定工况 | |
循环能力 | 最大循环周期9999次，单次冲击最长999H | |
工作噪音 | ≤75dB(A)（大门前1m，地面1.2m处测量） | |
负载能力 | 300W发热量，适配5kg铝片模拟负载 | 可根据测试需求调整负载适配 |
试验标准及方法
1. 核心遵循标准
设备设计与试验流程严格符合国内外权威标准，确保试验结果的准确性与通用性，主要包括：
国际标准：IEC 60068-2-14（环境试验 第2-14部分：试验方法 试验N：温度变化）、MIL-STD-810G（美军标 环境工程考虑和实验室试验）
国家标准：GB/T 2423.22（电工电子产品环境试验 第2部分：试验方法 试验N：温度变化）、GB/T 10592（高低温试验箱技术条件）
行业标准：针对汽车、航空航天等领域，可兼容ISO 16750（道路车辆 电气及电子设备的环境条件和试验）、GJB 150.5（军用设备环境试验方法 温度冲击试验）等特殊标准
2. 试验方法与流程
三厢式冷热冲击试验基于“静态样品+动态风循环”或“提篮转移”两种核心模式，典型试验流程如下：
试验准备：根据测试标准设定高温区（如+150℃）、低温区（如-40℃）目标温度，启动设备预温预冷；将待测试样品固定于测试区样品架，确保样品与箱壁无接触，关闭测试箱门。
高温冲击阶段：当高低温区温度稳定后，设备自动打开高温区与测试区的连接风门，通过强力气流将高温空气导入测试区，使样品迅速达到高温设定值；保持该温度至预设时间（如30min），期间低温区持续维持目标温度。
温度切换阶段：高温冲击结束后，快速关闭高温风门，开启排气阀释放测试区高温空气，随后打开低温区风门，低温气流瞬间进入测试区，实现温度从高温到低温的快速跳转（转换时间≤10s）。
低温冲击阶段：样品在低温环境下保持预设时间（如30min），完成低温冲击；此阶段高温区持续待机保温，确保下次冲击效率。
循环与结束：按照设定的循环次数（如50次）重复高温-低温冲击流程；试验结束后，样品返回测试区自然恢复至常温，避免凝露损伤，最后取出样品进行性能检测分析。
标准配置
配置类别 | 具体配置内容 | 功能作用 |
|---|---|---|
箱体结构 | 1. 外箱：双面镀锌钢板+喷塑处理；2. 内箱：1.2mm厚SUS304不锈钢；3. 保温层：耐火级PU聚氨酯发泡+超细玻璃纤维 | 外箱防锈耐磨，内箱耐腐蚀易清洁，保温层导热系数低，确保温度稳定性 |
温控系统 | 1. 控制器：7英寸触控PLC；2. 传感器：PT100铂电阻；3. 执行器：电子膨胀阀+变频压缩机 | 精准控温（偏差≤±2℃），支持多段程序设定，变频技术节能30%以上 |

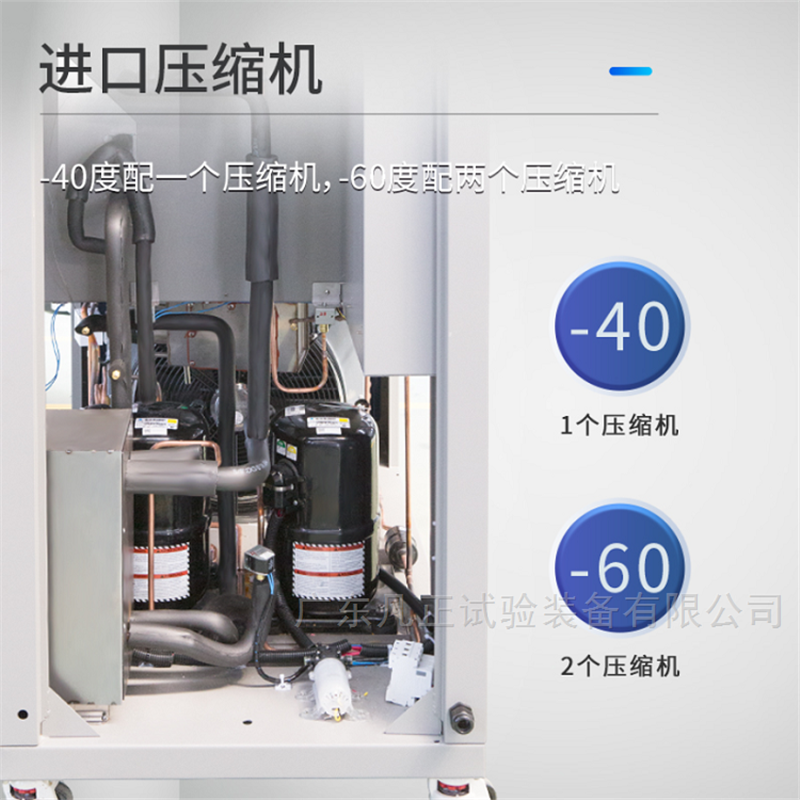

加热与制冷 | 1. 加热器：镍铬合金电热丝（独立系统）；2. 制冷系统：二元复叠式制冷+SWEP板式热交换器；3. 冷却方式：水冷/风冷可选 | 加热均匀稳定，制冷效率高，低温区可稳定达到-55℃及以下 |
气流与传动 | 1. 风机：离心式高温耐腐风机；2. 风门：气动快速风门；3. 提篮（可选）：伺服电机驱动 | 气流循环均匀，风门切换迅速，提篮运行平稳无振动 |
安全保护 | 1. 超温/过载/漏电保护；2. 风机异常报警；3. 紧急停止开关；4. 门锁保护 | 全方位保障设备运行安全与操作人员安全，避免样品损坏 |
数据与接口 | 1. 数据记录仪；2. 曲线显示功能；3. USB数据导出；4. 标准RS485接口 | 试验数据实时记录、可视化展示，支持数据存档与远程监控 |
